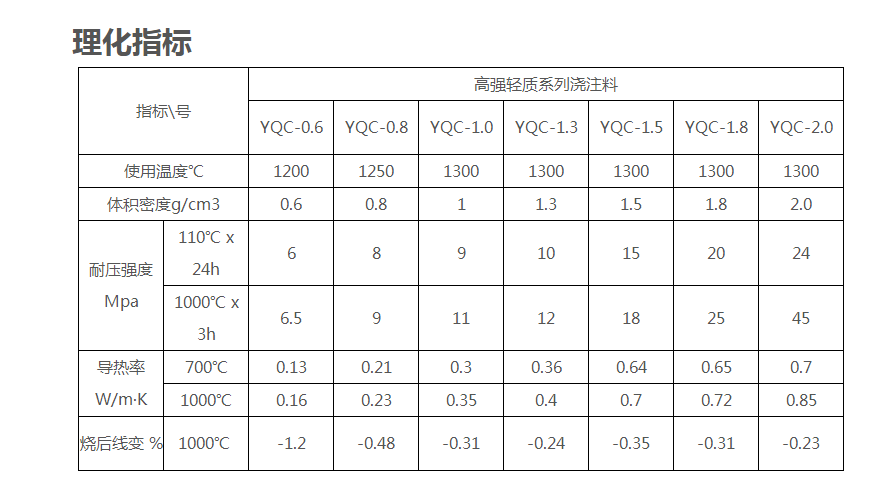

磷酸鹽澆注料和硅酸鋁澆主料有很大不同，比如：磷酸鹽澆注料如果操作不當(dāng)會(huì)造成物料外冒，氣孔率增多，結(jié)構(gòu)強(qiáng)度降低，使用壽命縮短，增加了額外的生產(chǎn)成本。磷酸鹽澆注料與其他高鋁質(zhì)、剛玉質(zhì)澆注料施工方法是不同的，今日元領(lǐng)小編將詳細(xì)介紹磷酸鹽澆注料和硅酸鋁澆注料的區(qū)別。

  磷酸鹽澆注料和硅酸鋁澆注料的區(qū)別:

  1、配置生產(chǎn)工藝不同

  磷酸鹽澆注料是采用鋁礬土熟料和粉料為主要原料，鋁酸鹽水泥為結(jié)合劑，加入多種外加劑材料配置而成，使用時(shí)需要加入磷酸二氫鋁溶液進(jìn)行攪拌的，他屬于化學(xué)結(jié)合澆注料。硅酸鋁澆注料泛指高鋁澆注料、低水泥澆注料等，是采用鋁礬土熟料和粉料為主要原料，鋁酸鹽水泥為結(jié)合劑，加入4種以上外加劑配置而成，攪拌時(shí)需要加入水進(jìn)行攪拌，它屬于水化結(jié)合澆注料。

  2、施工時(shí)攪拌方式不同

  磷酸鹽澆注料中需要加入磷酸二氫鋁溶液進(jìn)行攪拌，它容易和物料中的鐵發(fā)生化學(xué)反應(yīng)，產(chǎn)生氫氣，伴有體積膨脹。因此它的施工方式為：先混練-困料-第二次混練-澆注施工。的混練是將磷酸鹽澆注料與磷酸鋁溶液（5%）混合均勻，不能加入鋁塑鹽水泥，使溶液與物料進(jìn)行化學(xué)反應(yīng)，排除氫氣，放置8小時(shí)以上（俗稱困料）；第二次混料是先將困料與10%的溶液混合均勻后，再加入鋁酸鹽水泥進(jìn)行攪拌，攪拌均勻可直接澆注施工。

  硅酸鋁澆注料的施工就簡單多了，施工工序是：干料混合均勻，加水混合均勻，之后就可以澆注施工。先將干料混合均勻，加水量要按廠家提供的加水量稱重分兩次加入，先加入80%左右，觀察物料的干濕程度在加入剩余的20%水分，攪拌均勻后，直接澆注施工。

  3、養(yǎng)護(hù)和烘烤方式不同

  磷酸鹽澆注料澆注成型后放置8小時(shí)左右即可拆除模具（施工環(huán)境溫度不同，時(shí)間上有差別），提高施工環(huán)境溫度可縮短拆模時(shí)間。拆除模具后蓋上塑料薄膜進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間根據(jù)溫度不同長短不一。施工溫度在15-20左右的溫度，需要養(yǎng)護(hù)5天左右，即可投入使用。

  硅酸鋁澆注料澆注成型后在4-8小時(shí)左右即可脫模，蓋上塑料薄膜進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間再3天左右，養(yǎng)護(hù)完成后去掉塑料薄膜自然養(yǎng)護(hù)一天，在進(jìn)行烘烤。因?yàn)樵摑沧⒁r體重含有大量水分，如果不烘烤就直接使用，會(huì)導(dǎo)致出襯體開裂剝落，烘烤溫度從低溫到高溫的提升要緩慢，嚴(yán)格按照廠家提供的升溫曲線執(zhí)行。

  以上就是元領(lǐng)小編對磷酸鹽澆注料和硅酸鋁澆注料的區(qū)別進(jìn)行的介紹。總的來說，磷酸鹽澆注料施工時(shí)攪拌方式是很繁瑣的，而硅酸鋁澆注料的施工僅僅只需要料混合均勻，加水混合均勻，之后就可以澆注施工。其實(shí)，兩者的不同可以使我們更加方便去選擇，合適自身工程需求的材料。如有這方面需求的可與我們鄭州市元領(lǐng)耐火材料有限公司聯(lián)系，我們歡迎您的咨詢與訂購！
