日前，高爐因出鐵口的鐵溝料出問題，導致高爐關閉，造成重大損失，小小鐵溝料，也有這樣的作用，鐵溝料使用時有什么技巧呢？需要注意些什么？下面元鐵溝料廠家為您解析鐵溝料使用技巧和使用部位。
一、鐵溝料使用技巧
鐵溝耐火澆注料系致密型材料，生產工藝要求筑村后應快速烘干，以滿足高爐出鐵的需要。因此，在
高爐耐火澆注料中，必須摻加快干劑或防爆劑，以適應快速烘襯的要求。快干劑主要有鋁粉和乳酸鋁等，防爆劑主要有聚苯乙烯纖維和炭纖維等。在內外，應用多的為金屬鋁粉。應當指出，鐵溝料中添加快干劑和防爆劑后，可做成免烘烤鐵溝料。
摻加鋁粉的鐵溝耐火澆注料，與水混合后發生放熱反應，生成氫氧化鋁凝膠并逸出氫氣。其反應式如下：
2Al + 6H2O→2Al( OH )2 + 3H2↑
當反應中有氫氧根同時存在時，將會生成復合離子，使產物具有可溶性并加速其反應：
Al(OH)3 + OH- →〔〔Al(0H)4〕-

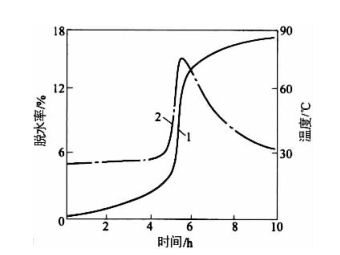

圖為澆注料養護時間與其發熱和脫水的關系。澆注料需要多長時間養護次，可參考耐火澆注料養護制度表
從圖中看出，澆注料成型后4h左右，鋁粉與水開始反應，在5 ~6h時反應劇烈，放熱較多，使料溫達到70℃左右。同時，產生的大量氫氣逸出，使料的脫水加快，養護10h，水分脫掉約為17%，可使烘烤時間縮短。又由于氫氣的逸出，使澆注料內部形成均勻的微小開口氣孔，有利于澆注料中的水分暢通排出。因此，摻加鋁粉的鐵溝澆注料，可實現快速烘烤而較圖2 - 3 - 16為澆注料的氣孔分布。從圖中看出，未加鋁粉的澆注料，100nm的氣孔較多，1000 ~ 5000nm的氣孔較少，摻加鋁粉的澆注料，前者顯著減少，后者明顯增多，即微小的氣孔增加，有利于水分的排除。
摻加鋁粉的鐵溝耐火澆注料，其透氣度比未加鋁粉的提高幾十倍，因此有利于快速烘烤干燥;同時，鋁粉與水作用產生放熱反應，將促進超微粉、黏土凝聚結合的發展，從而提高其強度。Al(OH)凝膠的產生，也對強度有重要作用。
另外，為了提高鐵溝耐火澆注料的中溫強度，還摻加0.7% . 1.5%的中溫增強劑，使抗折強度提高近倍。這樣，該種澆注料方可滿足高爐出鐵溝1000 ~1500℃的反復作用，而溝襯不發生開裂和剝落，從而提高其使用壽命。

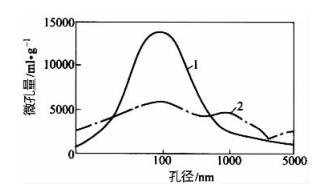

圖為澆注料的氣孔分布
1 未加鋁粉的澆注料;2—摻加鋁粉的澆注料
應當指出，在AI2O3 - SiC- C質超低水泥耐火澆注料中，摻加鋁粉，不但起防爆和增強的作用，而且起防氧化的作用。摻加鋁粉時，應根據基質料的具體情況，合理選擇鋁粉的品種、細度及其用量，同時應與養護溫度相適應。否則，將造成不利后果，甚至帶來災難性的事故。例如，鋁粉用量多，養護溫度高，鋁粉與水反應產生大量氫氣，來不及排除時，將使襯體發生裂縫或爆炸塌落。
進入20世紀90年代，鐵溝耐火澆注料有了重大發展，主要表現是品種多樣化，能滿足現代大、中、小型高爐出鐵溝的需要;質量上有較大提高，別是烘干強度提高顯著，其他性能也有明顯改善。其主要技術措施是，采用復合的高減水劑和超微粉，摻加金屬硅等外加劑，嚴格控制骨粉料的質量及配等。
烘干強度有較大提高，燒后線變化般呈膨脹狀態，即或是收縮，其值也是較小的。
二、鐵溝料使用部位
高爐出鐵溝是鐵水由出鐵口到鐵水罐的必經之路，用主勾、支勾、渣勾、擺動勾和撇渣器這些部位合成。出鐵溝分別是儲鐵式鐵溝跟非儲鐵式干式鐵溝，不樣的出鐵溝使用耐火材料檔次有差異。

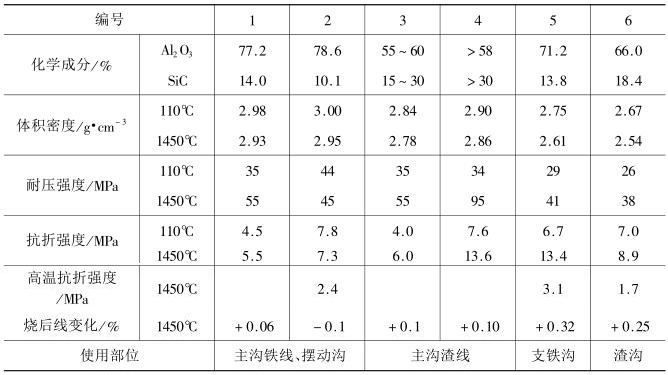

表為高爐出鐵溝澆注料的性能和使用部位
